METALOTERM AD - Dwuścienny preizolowany system odprowadzania spalin
System jest specjalnie zaprojektowany do współpracy z urządzeniami wyposażonymi w silniki gazowe i diesla, jak np. agregaty prądotwórcze czy awaryjne źródła zasilania w energię.
System AD obejmuje również szeroki wybór tłumików.
Szybkie linki
Zalety
- Wewnętrzna i zewnętrzna ścianka ze stali nierdzewnej
- Brak powodujących korozję mostków cieplnych
- Wolne od naprężeń rozszerzanie powłoki wewnętrznej podczas nagrzewania termicznego
- Łatwy i szybki montaż
- Kompletna statyka dopuszczona przez nadzór budowlany
- Wysokiej jakości izolacja termiczna (37,5 mm)

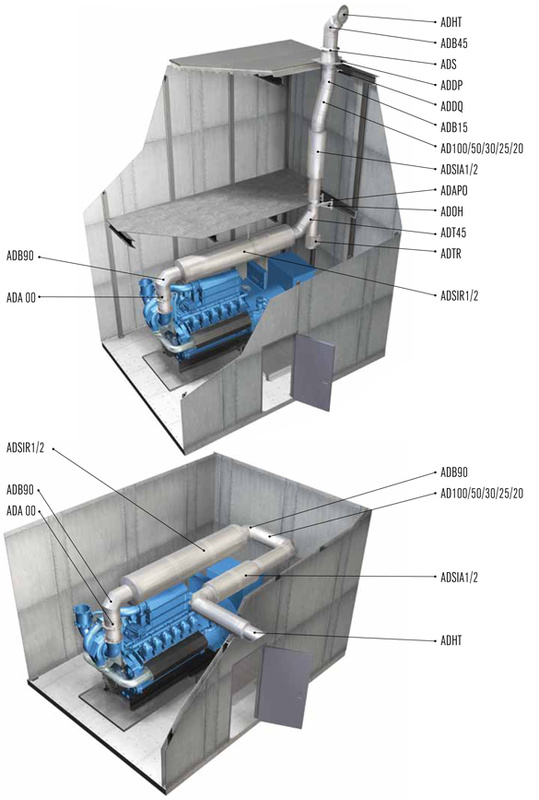

Przykłady budowy
Kalkulator
Za pomocą niniejszego narzędzia obliczeniowego możesz obliczyć wymagane odstępy na dwa sposoby:
- Jeśli znane jest żądane poziomie przesunięcie i chcesz wiedzieć, jakie położenie stopniowe jest prawidłowe dla zamierzonej sytuacji.
- Jeśli chcesz wiedzieć, jaki rodzaj przesunięcia poziomego i pionowego występuje przy użyciu określonego gięcia i długości pośredniej.
Należy przestrzegać odpowiednich przepisów (np. DIN 18160 Część 1). W razie potrzeby przewidzieć otwór do czyszczenia oraz otwór inspekcyjny. Zastrzeżone zmiany techniczne — wymiary w mm.
Potrzebujesz komina stalowego? Wykorzystaj najwyższej jakości system Schiedel. Zapytaj doradcę TUTAJ.
Szczegóły i usługi
Struktura systemu
Dane techniczne
| Podstawowe dane (wymiary, waga itp.) | |
Grubość ścianki dla średnicy (wewnętrzna) |
0,5 mm - 0,8 mm mm |
Grubość izolacji dla średnicy |
37,5 mm - 50 mm mm |
| Aplikacja | |
Temperatura gazu spalinowego (sucha) |
≤ 600 °C |
Temperatura robocza przy pracy w podciśnieniu |
≤ 1600 °C |
Ciśnienie robocze |
≤ 5000 Pa |
Materiał (wkładka wewnętrzna) |
AISI 316L-EN 1.4404 |
Materiał (obudowa zewnętrzna) |
AISI 304-EN 1.4301 |
| Ogólne funkcje produktu | |
Pracujący |
Suchy, Podciśnienie (N), Nadciśnienie (P-H) |
Zamknięta komora spalania |
Nie |
Zastosowanie |
Systemy grzewcze, Generatory, Generatory zasilania awaryjnego |
Występowanie |
Pojedynczy, Wielo |
Odpowiedni do domu pasywnego |
Nie |
Technologia grzewcza |
Wysokie ciśnienie 5000 Pa, Technologia niskotemperaturowa, Konwencjonalna technologia grzewcza |
