WDS - produkt pre požiarne bezpečné napojenie izolačných vrstiev stropu, steny, strechy
Najdôležitejšie informácie
Vytvorí tesný a bezpečný prechod dymovodu stenou, stropom, alebo strechou.
Rýchle odkazy
Výhody
- Rýchla a jednoduchá inštalácia
- Optimalizované pre novú konštrukciu, renováciu a dodatočnú montáž
- Kompaktné rozmery
- Malý, kompaktný rozmer
- Schválené pre teplotu spalín až do 400 ° C
- Prispôsobiteľné pre jednotlivé hrúbky stien, stropov a striech
- Rýchle a bezpečné spojenie so štruktúrou priľahlých konštrukci
Umožňuje postaviť tesnú stavbu v nízkoenergetickom a pasívnom štandarde s bezpečným napojením izolačných vrstiev
- Rýchla a jednoduchá inštalácia
- Optimalizované pre novú konštrukciu, renováciu a dodatočnú montáž
- Kompaktné rozmery
- Malý, kompaktný rozmer
- Schválené pre teplotu spalín až do 400 ° C
- Prispôsobiteľné pre jednotlivé hrúbky stien, stropov a striech
- Rýchle a bezpečné spojenie so štruktúrou priľahlých konštrukci
Umožňuje postaviť tesnú stavbu v nízkoenergetickom a pasívnom štandarde s bezpečným napojením izolačných vrstiev
Galéria (obrázky a videá)

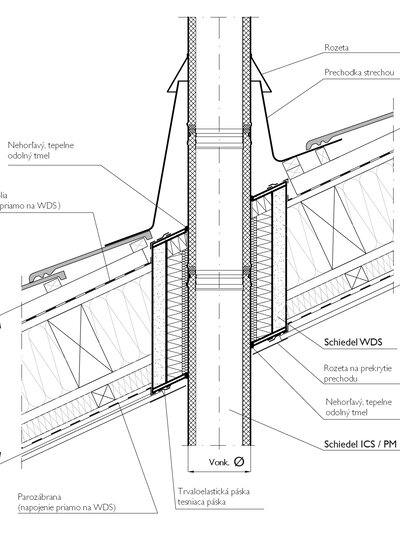

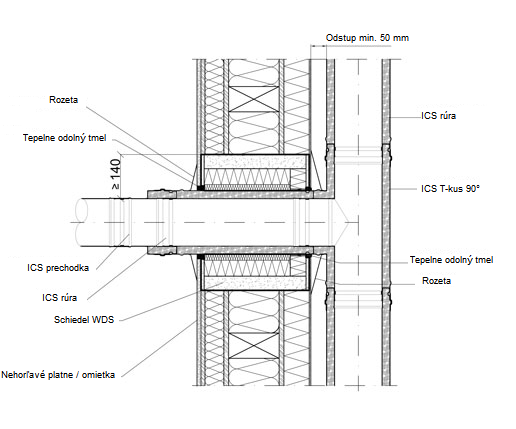

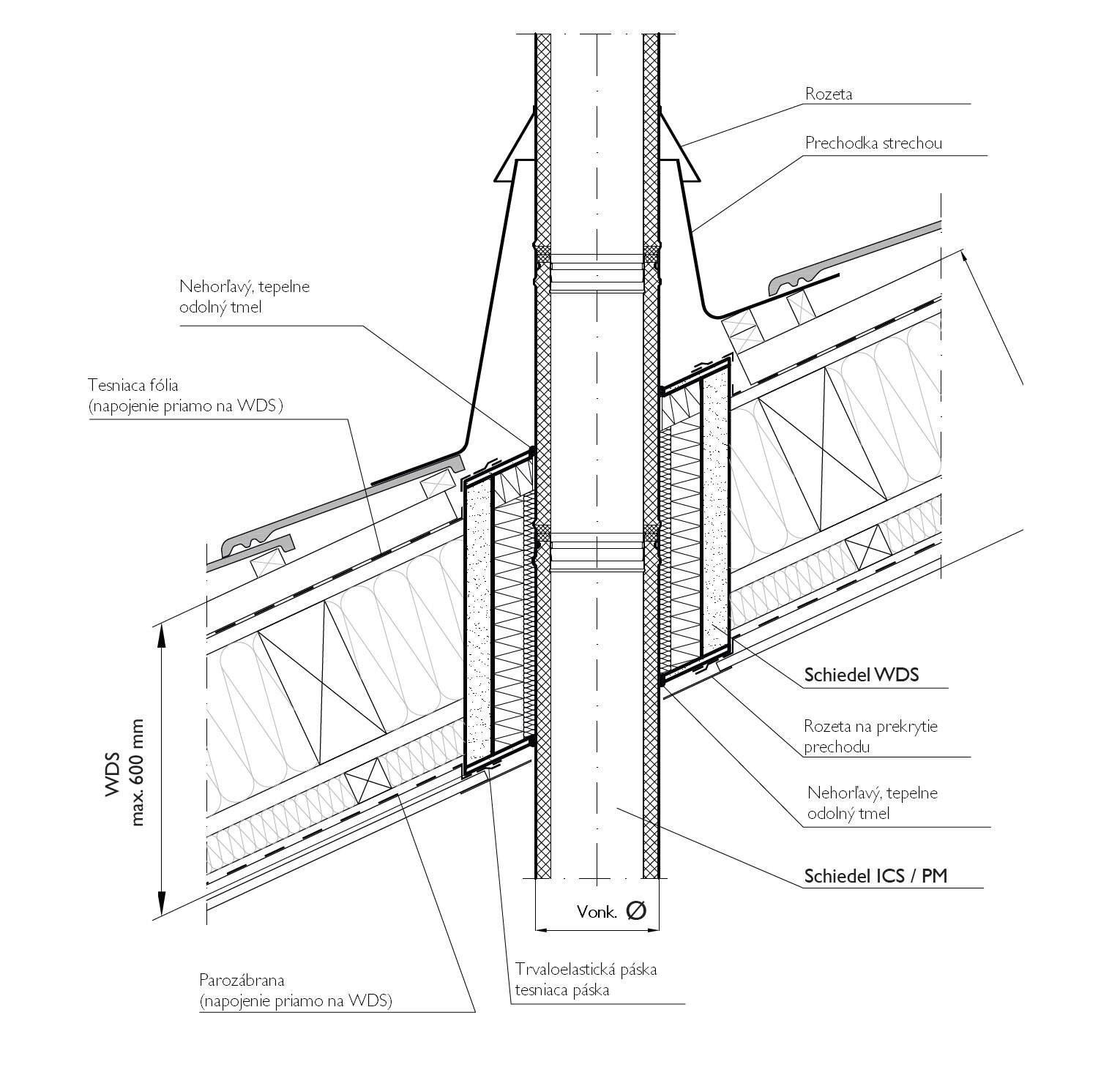

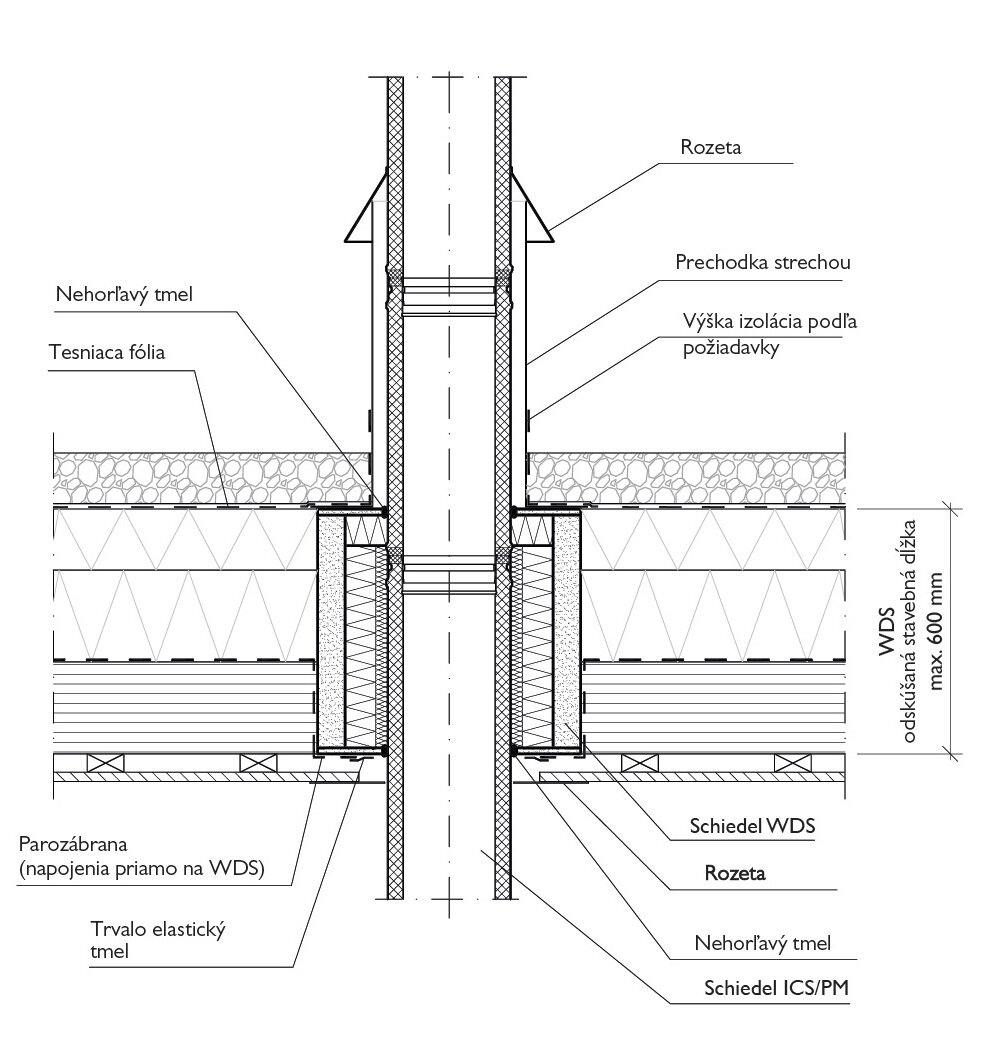

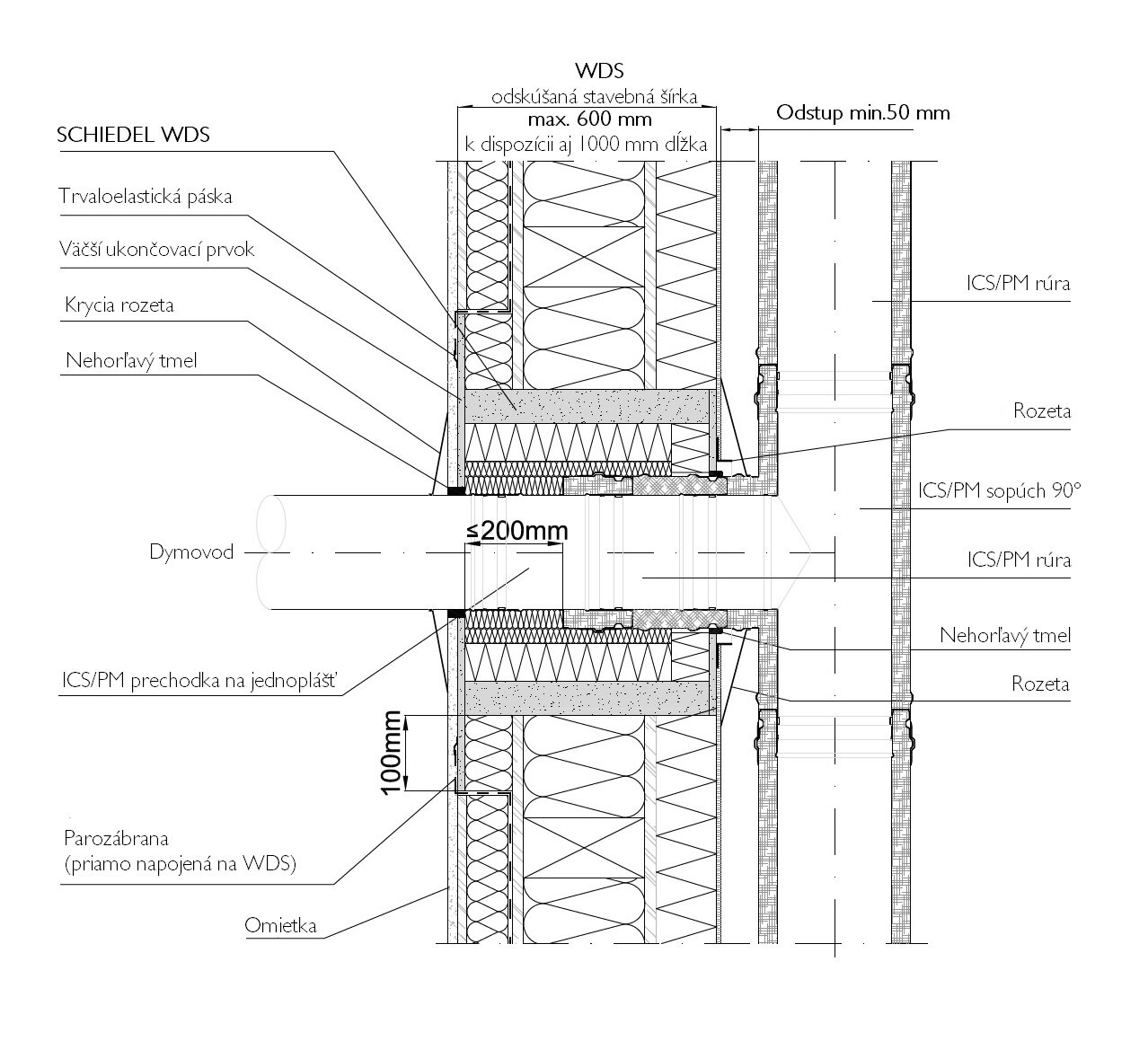

Ukážky riešení prestupov horľavými konštrukciami prostredníctvom WDS prechodu.
Ďalší zaujímavý obsah

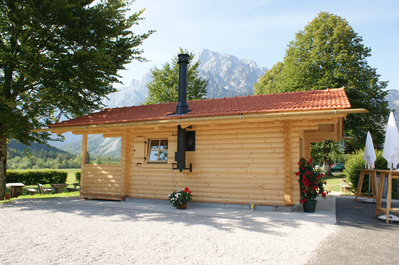

PERMETER Smooth Air
Privádza vzduch k spotrebiču a zároveň bezpečne odvádza vnútornou vložkou spaliny do externého prostredia
ICS - lesklý komín pre interiér aj exteriér
Ideálny pre všetky typy palív aj spotrebičov. Aj ako zvislý dymovod priamo nad spotrebič.
Podrobnosti a služby
Požiarne bezpečný prestup
Priamo na daný prestup je možné napojiť parotesnú fóliu v konštrukcii steny a tiež napojiť izolačné fólie stropu, strechy tak aby pestup bol požiarne bezpečný.
Treba si totiž uvedomiť, že prestupy horľavými konšrukciami musia byť pripravené na najhorší prípad, ktorým je v spalinovej ceste vyhorenie sadzí. Pri vyháraní sadzí je teplota v komíne cez 1000°C a povrch komína sa zohreje na teplotu cez 300°C. Kvôli uvedenému je nevyhnutné dodržať bezpečný odstup horľavých častí od povrchu komína. Tieto horľavé materiály tak v žiadnom prípade nemôžu byť priamo napojené ku komínovému plášťu kovových komínov na tuhé palivo. Inými komponentami pre napojenie fólii na komínové teleso sú Schiedel VermiS a Schiedel VPC prechod.
Technické informácie

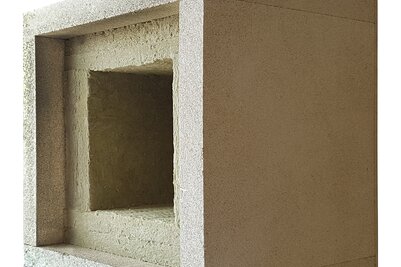

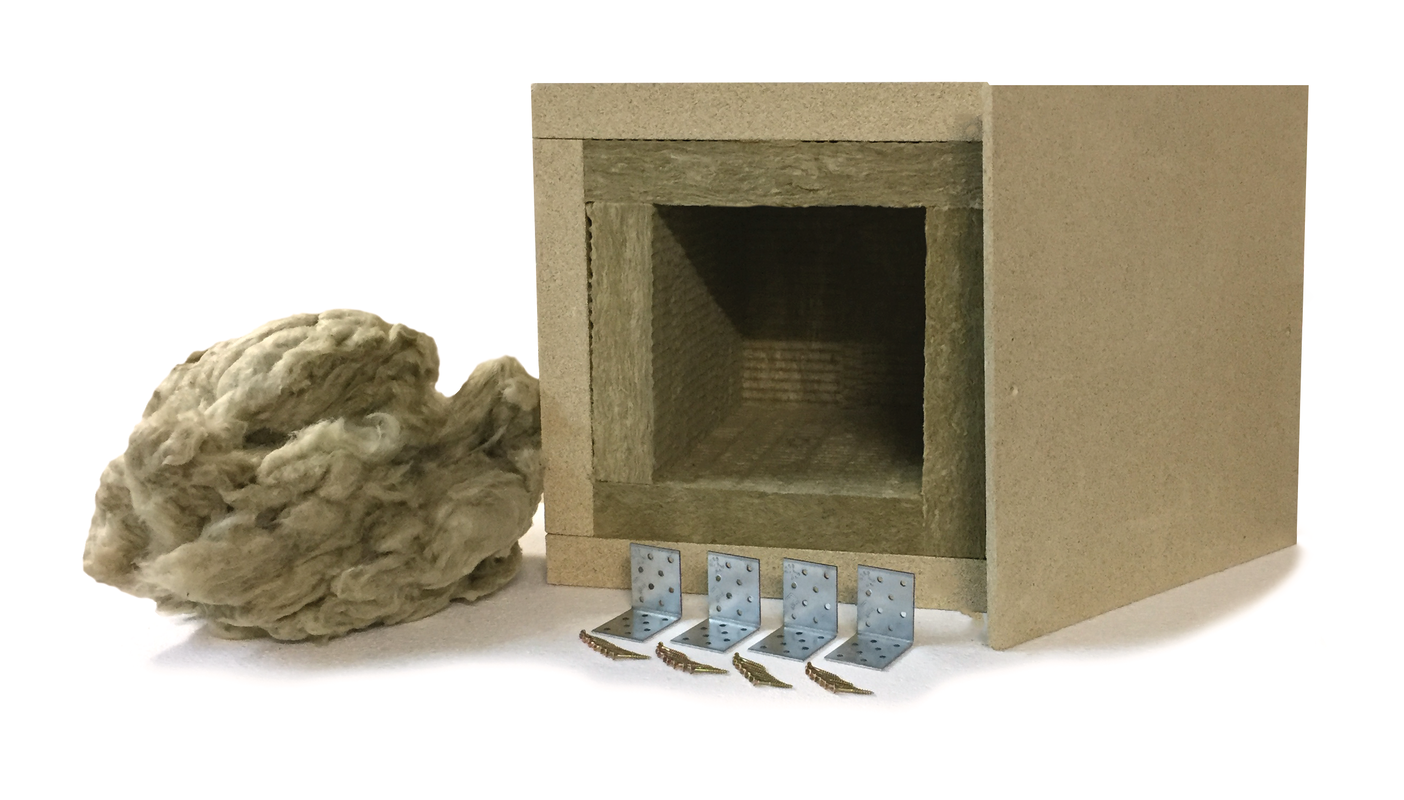

Prechod Schiedel WDS sa používa pre prechod viacvrstvového dymovodu od tepelného spotrebiča stenou stropom alebo strechou z horľavých alebo nehorľavých materiálov. Prechod WDS je odskúšaný do teploty spalín 400 °C čo bez problémov pokrýva všetky štandardné tepelné spotrebiče. Vytvorí tesný a bezpečný prechod dymovodu stenou, stropom, alebo strechou. Pre trojvrstvové dymovody/komíny z nehrdzavejúcej ocele – Schiedel ICS alebo PERMETER - vnútorný priemer spalinovej cesty Ø80 – Ø250 mm (hrúbka izolačnej vrstvy 25 mm – ICS 25/PERMETER 25 alebo so zodpovedajúcim menším priemerom pri izolačnej vrstve 50 mm) Vonkajšie rozmery: - 430×430 / 480×480 / 530x530mm - k dodaniu v dĺžkach 400/600/1000 mm Dĺžka je následne upraviteľná podľa potreby (skrátenie na presnú hrúbku steny)
| Základné údaje (rozmery, hmotnosť a spol.) | |
Šírka (celkovo) |
430 - 530 mm |
Dĺžka (celkovo) |
430 - 530 mm |
Výška (celkovo) |
400 / 600 / 1000 mm |
Šírka (vnútorná) |
240 - 340 mm |
Dĺžka (vnútorná) |
240 - 340 mm |
Priemer (vonkajší) |
80 - 250 mm |
| Aplikácia | |
Materiál (vnútorná vložka) |
Kamenná vlna |
Zodpovedajúce služby
V spoločnosti Schiedel je zodpovedajúci servis našou prioritou. Servis je dôležitou súčasťou celkového balíka služieb Schiedel. Okrem kvality výrobkov, bezpečnosti, spoľahlivosti a inovácií, ako aj dobrého pomeru ceny a výkonu, spokojnosť zákazníkov významne ovplyvňujú naše služby. Pre WDS ponúkame nasledujúce služby:
Váš osobný kontakt
Máte otázky? Hľadáte tipy alebo odborného poradcu vo svojom okolí? Stačí zadať poštové smerovacie číslo a nájdete kontaktné údaje na odborného poradcu vo vašej oblasti.
FAQ - Najčastejšie kladené otázky

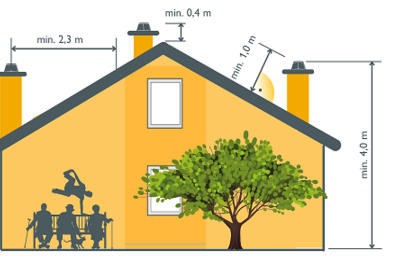

Nájdite odpovede na najčastejšie kladené otázky ku komínovým telesám, informácie z aktuálnej legislatívy a noriem, odporúčané výšky komínov nad plochými alebo šikmými strechami
