Sistemi fumari EI 120
Canne fumarie e resistenza al fuoco
La classificazione della resistenza al fuoco di condotti di smaltimento aria e fumi comporta alcuni nodi cruciali da chiarire in materia di normative, applicazioni e certificazioni. La normativa di riferimento è la UNI EN 1366, la quale definisce le "Prove di resistenza al fuoco per impianti di fornitura servizi".
La normativa ha una serie di capitoli e sezioni dedicate in base all'ambito di applicazione, ad es.
UNI EN 1366 Parte 1 = Condotte di ventilazione verticali ed orizzontali
UNI EN 1366 Parte 8 = Condotte di estrazione fumo
Dal 2019 la normativa si ufficialmente arricchita di una sezione specifica dedicate alla resistenza al fuoco delle CANNE FUMARIE, che pertanto a partire da- quell'anno deve essere classificata e testata secondo la normativa UNI EN 1366 Parte 13, specifica per canne fumarie, sistemi camino e canali da fumo.
La normativa ha una serie di capitoli e sezioni dedicate in base all'ambito di applicazione, ad es.
UNI EN 1366 Parte 1 = Condotte di ventilazione verticali ed orizzontali
UNI EN 1366 Parte 8 = Condotte di estrazione fumo
Dal 2019 la normativa si ufficialmente arricchita di una sezione specifica dedicate alla resistenza al fuoco delle CANNE FUMARIE, che pertanto a partire da- quell'anno deve essere classificata e testata secondo la normativa UNI EN 1366 Parte 13, specifica per canne fumarie, sistemi camino e canali da fumo.
Norma 1366 Parte 13: Camini
La normativa 1366:13-2019 in particolare definisce le “Prove di resistenza al fuoco per impianti di fornitura servizi - Parte 13: CAMINI” e specifica “la procedura per determinare il tempo di resistenza al fuoco per le costruzioni del camino, le condotte del camino o elementi di penetrazione come parte di una costruzione di camino in condizioni di fuoco normalizzato.”
La prestazione rilevata e certificata esprime la capacità di una canna fumaria di impedire la propagazione del fuoco da un ambiente compartimentato ad un altro per un determinato periodo di tempo.
Solo la Parte 13 della norma UNI EN 1366 è pertanto la normativa specifica per la classificazione di resistenza al fuoco delle canna fumarie, laddove si intenda quindi specificatamente condotti di evacuazione fumi asserviti ad un apparecchio generatore.
Le classificazioni secondo le altre sezioni della normativa - 1366 Parte 1 (Condotti di ventilazione) o 1366 Parte 8 (Condotti di estrazione fumo) pur mantenendo validità per i propri specifici ambiti di applicazione, NON risultano più applicabili laddove si tratti di impianti di canne fumarie e sistemi camino.
La definizione "Condotti resistenti al fuoco" o "Condotti EI 120" non significa quindi automaticamente "Canne fumarie resistenti al fuoco", con il rischio di installare un impianto non coperto da idonea certificazione.
La prestazione rilevata e certificata esprime la capacità di una canna fumaria di impedire la propagazione del fuoco da un ambiente compartimentato ad un altro per un determinato periodo di tempo.
Solo la Parte 13 della norma UNI EN 1366 è pertanto la normativa specifica per la classificazione di resistenza al fuoco delle canna fumarie, laddove si intenda quindi specificatamente condotti di evacuazione fumi asserviti ad un apparecchio generatore.
Le classificazioni secondo le altre sezioni della normativa - 1366 Parte 1 (Condotti di ventilazione) o 1366 Parte 8 (Condotti di estrazione fumo) pur mantenendo validità per i propri specifici ambiti di applicazione, NON risultano più applicabili laddove si tratti di impianti di canne fumarie e sistemi camino.
La definizione "Condotti resistenti al fuoco" o "Condotti EI 120" non significa quindi automaticamente "Canne fumarie resistenti al fuoco", con il rischio di installare un impianto non coperto da idonea certificazione.
La normativa 1366:13-2019 in particolare definisce le “Prove di resistenza al fuoco per impianti di fornitura servizi - Parte 13: CAMINI” e specifica “la procedura per determinare il tempo di resistenza al fuoco per le costruzioni del camino, le condotte del camino o elementi di penetrazione come parte di una costruzione di camino in condizioni di fuoco normalizzato.”
La prestazione rilevata e certificata esprime la capacità di una canna fumaria di impedire la propagazione del fuoco da un ambiente compartimentato ad un altro per un determinato periodo di tempo.
Solo la Parte 13 della norma UNI EN 1366 è pertanto la normativa specifica per la classificazione di resistenza al fuoco delle canna fumarie, laddove si intenda quindi specificatamente condotti di evacuazione fumi asserviti ad un apparecchio generatore.
Le classificazioni secondo le altre sezioni della normativa - 1366 Parte 1 (Condotti di ventilazione) o 1366 Parte 8 (Condotti di estrazione fumo) pur mantenendo validità per i propri specifici ambiti di applicazione, NON risultano più applicabili laddove si tratti di impianti di canne fumarie e sistemi camino.
La definizione "Condotti resistenti al fuoco" o "Condotti EI 120" non significa quindi automaticamente "Canne fumarie resistenti al fuoco", con il rischio di installare un impianto non coperto da idonea certificazione.
La prestazione rilevata e certificata esprime la capacità di una canna fumaria di impedire la propagazione del fuoco da un ambiente compartimentato ad un altro per un determinato periodo di tempo.
Solo la Parte 13 della norma UNI EN 1366 è pertanto la normativa specifica per la classificazione di resistenza al fuoco delle canna fumarie, laddove si intenda quindi specificatamente condotti di evacuazione fumi asserviti ad un apparecchio generatore.
Le classificazioni secondo le altre sezioni della normativa - 1366 Parte 1 (Condotti di ventilazione) o 1366 Parte 8 (Condotti di estrazione fumo) pur mantenendo validità per i propri specifici ambiti di applicazione, NON risultano più applicabili laddove si tratti di impianti di canne fumarie e sistemi camino.
La definizione "Condotti resistenti al fuoco" o "Condotti EI 120" non significa quindi automaticamente "Canne fumarie resistenti al fuoco", con il rischio di installare un impianto non coperto da idonea certificazione.
Ambiti di applicazione

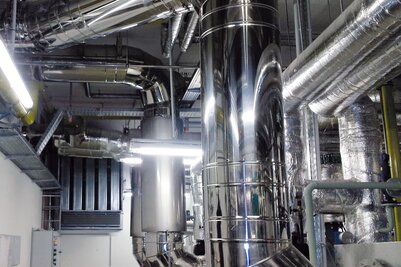

- canne fumarie al servizio di centrali termiche, generatori, gruppi elettrogeni, motopompe antincendio
- installazioni interne ad edifici, parcheggi o autorimesse interrati, vani tecnici di edifici multipiano
- passaggio di canne fumarie all'interno di ambienti soggetti a compartimentazione antincendio
- installazioni interne ad edifici, parcheggi o autorimesse interrati, vani tecnici di edifici multipiano
- passaggio di canne fumarie all'interno di ambienti soggetti a compartimentazione antincendio
- canne fumarie al servizio di centrali termiche, generatori, gruppi elettrogeni, motopompe antincendio
- installazioni interne ad edifici, parcheggi o autorimesse interrati, vani tecnici di edifici multipiano
- passaggio di canne fumarie all'interno di ambienti soggetti a compartimentazione antincendio
- installazioni interne ad edifici, parcheggi o autorimesse interrati, vani tecnici di edifici multipiano
- passaggio di canne fumarie all'interno di ambienti soggetti a compartimentazione antincendio
Test di resistenza al fuoco

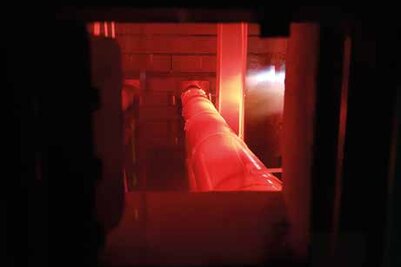

La normativa UNI EN 1366 Parte 13: Camini definisce le modalità di prova di resistenza al fuoco delle canne fumarie, che verranno pertanto sottoposte a test in condizioni estreme e ad altissima temperatura in apposite fornaci, presso enti ufficiali e laboratori notificati - sono pochi in Europa - adibiti alle prove e al rilascio di appositi rapporti di classificazione.
La normativa UNI EN 1366 Parte 13: Camini definisce le modalità di prova di resistenza al fuoco delle canne fumarie, che verranno pertanto sottoposte a test in condizioni estreme e ad altissima temperatura in apposite fornaci, presso enti ufficiali e laboratori notificati - sono pochi in Europa - adibiti alle prove e al rilascio di appositi rapporti di classificazione.
ICS, Super ICS ed ICS 5000
I sistemi camino doppia parete inox coibentata Schiedel delle serie ICS, SUPER ICS ed ICS 5000, sia in configurazione verticale che orizzontale, sia con isolamento 25 mm che 50 mm, hanno con successo superato i test di prova e sono classificate con prestazione di resistenza al fuoco EI 120 secondo normativa specifica UNI EN 1366 Parte 13.
La normativa 1366 Parte 13 Camini prescrive infine un’unica procedura di prova in condizioni sia di fuoco interno che di fuoco esterno, e di conseguenza la classificazione risultante si configura valida per entrambe le condizioni.
La normativa 1366 Parte 13 Camini prescrive infine un’unica procedura di prova in condizioni sia di fuoco interno che di fuoco esterno, e di conseguenza la classificazione risultante si configura valida per entrambe le condizioni.
I sistemi camino doppia parete inox coibentata Schiedel delle serie ICS, SUPER ICS ed ICS 5000, sia in configurazione verticale che orizzontale, sia con isolamento 25 mm che 50 mm, hanno con successo superato i test di prova e sono classificate con prestazione di resistenza al fuoco EI 120 secondo normativa specifica UNI EN 1366 Parte 13.
La normativa 1366 Parte 13 Camini prescrive infine un’unica procedura di prova in condizioni sia di fuoco interno che di fuoco esterno, e di conseguenza la classificazione risultante si configura valida per entrambe le condizioni.
La normativa 1366 Parte 13 Camini prescrive infine un’unica procedura di prova in condizioni sia di fuoco interno che di fuoco esterno, e di conseguenza la classificazione risultante si configura valida per entrambe le condizioni.
Le soluzioni Schiedel
SUPER ICS
La canna fumaria in acciaio doppia parete ad altissime prestazioni - certificata EI 120
ICS 5000
Sistema camino doppia parete in acciaio per gruppi elettrogeni e impianti in pressione
