ICS 5000 - Il sistema fumario per applicazioni industriali
Caratteristiche
ICS 5000 è il sistema fumario doppia parete inox coibentata con prestazioni mirate di tenuta a pressione e corrosione oltre ad una gamma completa di accessori specifici per i più grandi e complessi impianti di evacuazione fumi: silenziatori, giunti antivibranti, filtri, terminali, raccordi flangiati e giunti ad alta tenuta.
Per applicazioni di edilizia civile ed industriale, ospedali, grosse centrali termiche, grandi impianti condominiali, gruppi elettrogeni, motori e generatori diesel, cogenerazione. Lo speciale giunto a perfetto innesto e tenuta e la speciale guarnizione consentono una tenuta alla pressione di oltre 5000 Pa, con funzionamento a secco e in presenza di alte temperature.
Per applicazioni di edilizia civile ed industriale, ospedali, grosse centrali termiche, grandi impianti condominiali, gruppi elettrogeni, motori e generatori diesel, cogenerazione. Lo speciale giunto a perfetto innesto e tenuta e la speciale guarnizione consentono una tenuta alla pressione di oltre 5000 Pa, con funzionamento a secco e in presenza di alte temperature.
Collegamenti rapidi
Massima tenuta alla pressione
Schiedel ICS 5000 è il sistema camino in acciaio inox doppia parete coibentata appositamente studiato per sistemi in pressione in applicazioni civili ed industriali, grandi impianti di riscaldamento e produzione energia, cogenerazione, gruppi elettrogeni, centrali termiche e gestione calore. Grazie al meccanismo di chiusura che combina la tenuta meccanica delle fasce stringitubo con la tenuta di una speciale guarnizione sui giunti, Schiedel ICS 5000 vanta la massima tenuta alla pressione per una canna fumaria: designazione H1 fino a 5000 Pa
Schiedel ICS 5000 è il sistema camino in acciaio inox doppia parete coibentata appositamente studiato per sistemi in pressione in applicazioni civili ed industriali, grandi impianti di riscaldamento e produzione energia, cogenerazione, gruppi elettrogeni, centrali termiche e gestione calore. Grazie al meccanismo di chiusura che combina la tenuta meccanica delle fasce stringitubo con la tenuta di una speciale guarnizione sui giunti, Schiedel ICS 5000 vanta la massima tenuta alla pressione per una canna fumaria: designazione H1 fino a 5000 Pa
Resistenza a corrosione ed alte temperature
La parete interna in acciaio inox di altissima qualità è designata V3, con altissime prestazioni in termini di resistenza alla corrosione con tutti i combustibili: liquidi, solidi o gassosi.
La coibentazione in speciale fibra ceramica ad alta densità (spessore 25 o 50 mm) garantisce un isolamento termico estremamente efficace e una resistenza a temperature molto elevate (T600)
La coibentazione in speciale fibra ceramica ad alta densità (spessore 25 o 50 mm) garantisce un isolamento termico estremamente efficace e una resistenza a temperature molto elevate (T600)
La parete interna in acciaio inox di altissima qualità è designata V3, con altissime prestazioni in termini di resistenza alla corrosione con tutti i combustibili: liquidi, solidi o gassosi.
La coibentazione in speciale fibra ceramica ad alta densità (spessore 25 o 50 mm) garantisce un isolamento termico estremamente efficace e una resistenza a temperature molto elevate (T600)
La coibentazione in speciale fibra ceramica ad alta densità (spessore 25 o 50 mm) garantisce un isolamento termico estremamente efficace e una resistenza a temperature molto elevate (T600)
Certificato EI 120
ICS 5000 vanta una prestazione di Resistenza al Fuoco EI120 secondo i nuovi standard normativi europei EN 1443 e EN 1366 Parte 13, la normativa specifica per camini e canne fumarie: certificata la prestazione di resistenza al fuoco EI 120 sia in configurazione verticale che orizzontale – un’ulteriore garanzia di prestazione e sicurezza delle canne fumarie Schiedel per ogni applicazione, per installazioni interne in edifici e in ambienti soggetti a normativa antincendio. Testato presso il prestigioso laboratorio EUROFINS Expert Services Oy, Finlandia.
ICS 5000 vanta una prestazione di Resistenza al Fuoco EI120 secondo i nuovi standard normativi europei EN 1443 e EN 1366 Parte 13, la normativa specifica per camini e canne fumarie: certificata la prestazione di resistenza al fuoco EI 120 sia in configurazione verticale che orizzontale – un’ulteriore garanzia di prestazione e sicurezza delle canne fumarie Schiedel per ogni applicazione, per installazioni interne in edifici e in ambienti soggetti a normativa antincendio. Testato presso il prestigioso laboratorio EUROFINS Expert Services Oy, Finlandia.
Installazione semplice
A differenza di molti sistemi analoghi presenti sul mercato in termini di prestazioni, ICS 5000 presenta il vantaggio aggiuntivo di una installazione rapida ed estremamente efficiente in termini di tempi di posa, praticità e funzionalità. Grazie ad un innesto rapido maschio - femmina a perfetta tenuta, a fascette stringitubo ad alta resistenza meccanica e guarnizioni sempre premontate, l'installazione è veloce e non richiede nè saldature nè giunzioni in opera, lasciando contemporaneamente il sistema facilmente ispezionabile o smontabile per eventuali operazioni successive negli anni di manutenzione o revisione.
A differenza di molti sistemi analoghi presenti sul mercato in termini di prestazioni, ICS 5000 presenta il vantaggio aggiuntivo di una installazione rapida ed estremamente efficiente in termini di tempi di posa, praticità e funzionalità. Grazie ad un innesto rapido maschio - femmina a perfetta tenuta, a fascette stringitubo ad alta resistenza meccanica e guarnizioni sempre premontate, l'installazione è veloce e non richiede nè saldature nè giunzioni in opera, lasciando contemporaneamente il sistema facilmente ispezionabile o smontabile per eventuali operazioni successive negli anni di manutenzione o revisione.

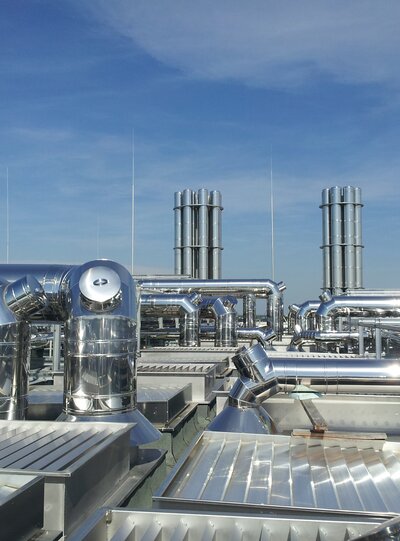

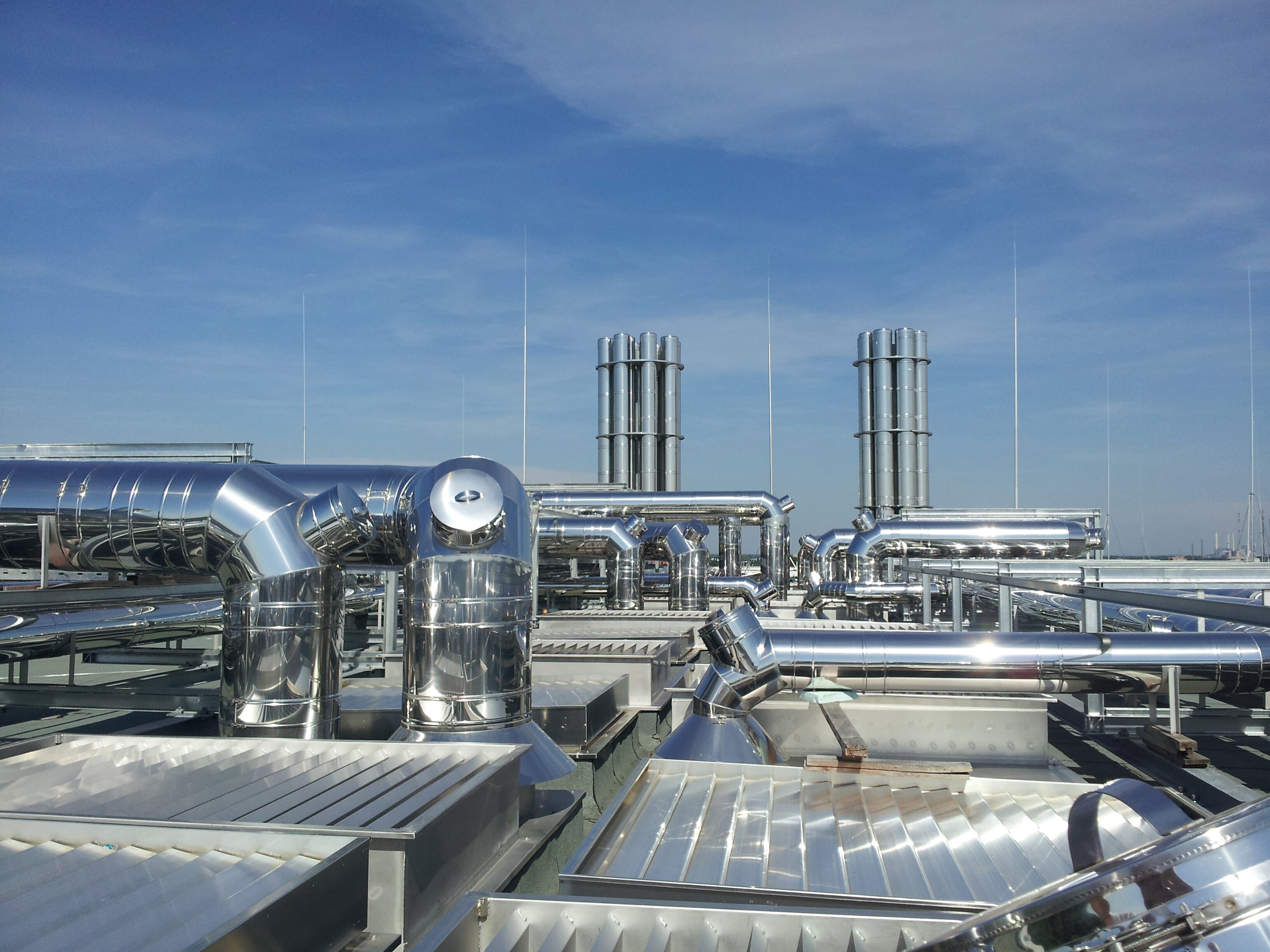

Galleria
Prodotti correlati
SUPER ICS
Il sistema fumario doppia parete inox coibentata ad altissime prestazioni, per impianti residenziali e industriali, certificato EI 120
PRIMA PLUS
Il sistema camino e canale da fumo inox monoparete ad elevato spessore per installazioni specializzate
Specifiche & Servizi
Esplora di seguito tutte le specifiche tecniche, la documentazione, gli schemi e i download disponibili relativi al sistema camino doppia parete inox coibentata ICS 5000
Struttura e varianti
Il sistema fumario a doppia parete ICS 5000 è costituito da:
- parete esterna in acciaio inox lucido 304 BA (su richiesta altre finiture o in versione 316L anche esterna) a saldatura laser in continuo
- parete interna in acciaio inox lucido 316L BA a saldatura laser in continuo. Su richiesta spessore di parete interna 1 mm per applicazioni speciali
- coibentazione in fibra ceramica Superwool iniettata ad altissima densità, con eccezionali prestazioni di isolamento termico continuo su tutta la sezione del camino. Isolamento disponibile nelle varianti 25 o 50 mm (100 su richiesta)
- fascia di serraggio premontata e innesto maschio - femmina ad altissima tenuta e robustezza meccanica
- speciale guarnizione di tenuta sempre premontata con resistenza alla pressione H1 fino a 5000 Pa
- gamma completa di supporti ed ancoraggi per montaggio a muro o a pavimento
- gamma completa e realizzazioni di pezzi speciali a disegno per raccordi flangiati, flange speciali, silenziatori ad assorbimento o a risonanza, compensatori, giunti antivibranti, scarichi speciali
- serie completa di soluzioni al terminale ed accessori specifici per ogni applicazione
- Finiture esterne personalizzabili (inox opaco antiriflesso, RAL a richiesta, nero opaco, bianco, grigio, arabescato)

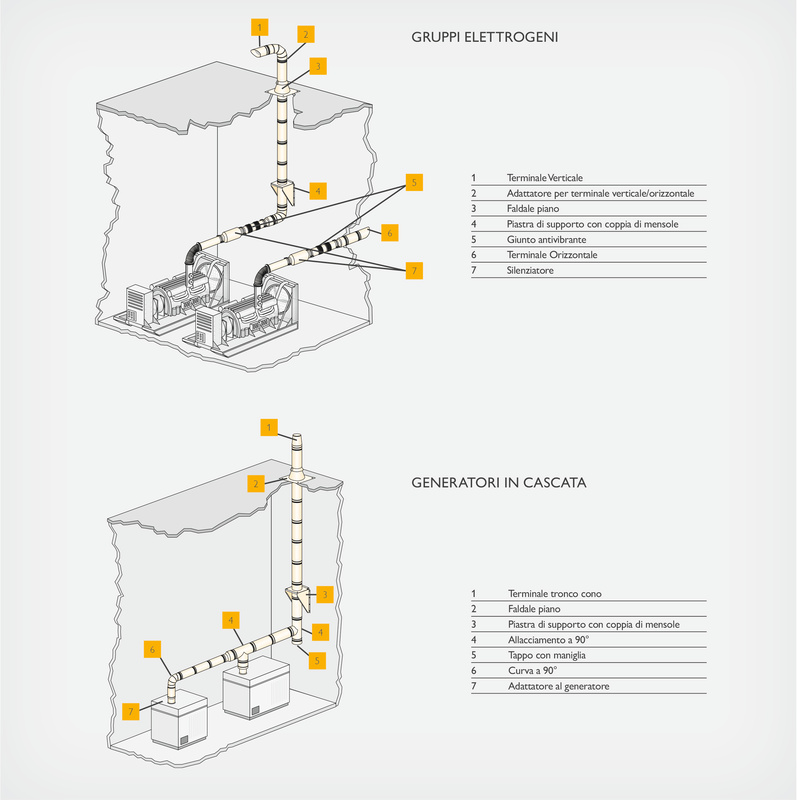

Esempio configurazione gruppi elettrogeni

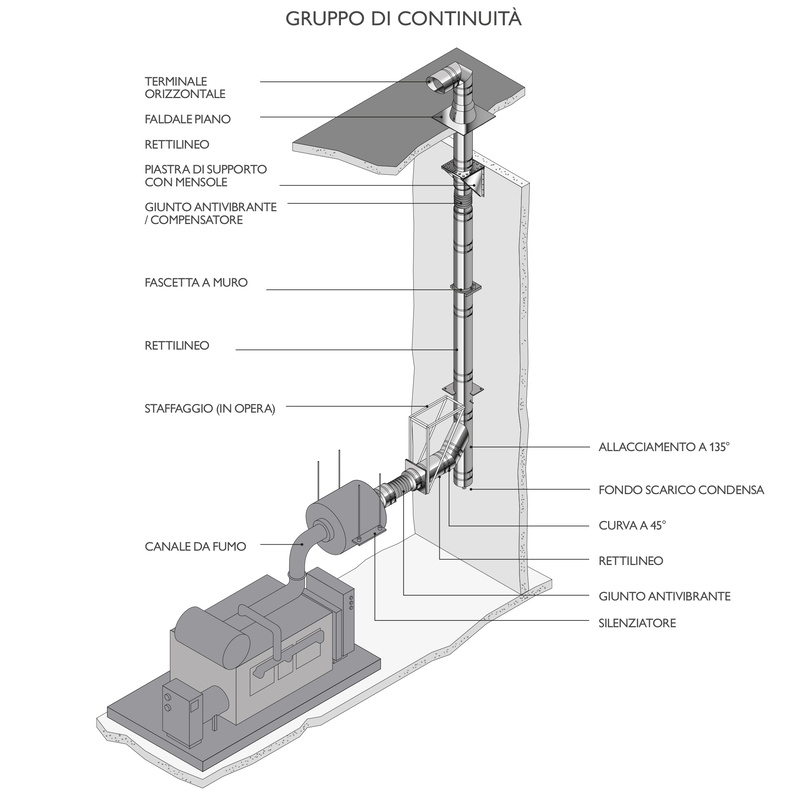

Esempio configurazione gruppo di continuità
Servizi
L'assistenza è una parte essenziale dell'offerta completa Schiedel. Oltre alla qualità dei prodotti, alla sicurezza, all'affidabilità e alla forza innovativa, nonché a un buon rapporto qualità-prezzo, Schiedel offre un servizio a 360 gradi dalla progettazione al dimensionamento alla posa. Di seguito trovi tutti i servizi disponibili relativi al sistema camino ICS 5000
