Schiedel dimnjak Quadro je specijalni dimnjak namijenjen za priključak gasnih potrošaća sa zatvorenom komorom za sagorijevanje. Pogodan je za ugradnju u stambene objekte s više stanova na više etaža jer, u zavisnosti od snage priključenih aparata, omogućava priključenje i do deset potrošača na jednu vertikalu.
Quicklinks
Primjena
Ugradnja Schiedel dimnjaka QUADRO omogućava izvođenje gasnog etažnog grijanja koje ima mnoge prednosti u odnosu na centralno grijanje:
Primena
Ugradnja Schiedel dimnjaka QUADRO omogućava izvođenje gasnog etažnog grijanja koje ima mnoge prednosti u odnosu na centralno grijanje:
- sa ovim dimnjačnim sistemom svaka stambena jedinica ima svoj vlastiti sistem grijanja koji je u svakom času spreman za upotrebu neovisno od svih ostalih stanara,
- svaki korisnik može prema svojoj potrebi i želji individualno regulisati grijanje u svom stanu,
- na raspolaganju uvijek stoje neograničene količine tople sanitarne vode u svako doba dana i godine i to bez ikakvog čekanja na njeno
- zagrijavanje, postoji mogućnost direktnog uticaja na troškove grijanja i pripreme sanitarne vode jer se plaća samo utošena količina gasa i vode (nema plaćanja fiksnih trošova grijanja tokom cijele godine ).
Pri projektovanju i izvođenju dimnjačnog sistema QUADRO potrebno je koristiti tehnička uputstva i detalje rješenja proizvođača.
Ugradnja Schiedel dimnjaka QUADRO omogućava izvođenje gasnog etažnog grijanja koje ima mnoge prednosti u odnosu na centralno grijanje:
Ušteda
Prednosti
Zbog malih dimenzija plašteva dimnjaka Quadro i laganih materijala od kojih je dimnjak izrađen njegova montaža je jednostavna i brza. Posebno oblikovani distanceri omogućavaju centriranje cijevi dimnjaka i kvalitetnu izradu spojeva cijevi.
Prednosti
Zbog malih dimenzija plašteva dimnjaka Quadro i laganih materijala od kojih je dimnjak izrađen njegova montaža je jednostavna i brza. Posebno oblikovani distanceri omogućavaju centriranje cijevi dimnjaka i kvalitetnu izradu spojeva cijevi.
Mogućnosti priključaka
Geometrija plašteva dimnjaka Quadro omogućava priključivanje gasnih potrošača s bilo koje strane plašta. Na jednoj etaži je moguće priključiti do četiri gasna potrošača, a najviše deset po vertikali.
Schiedel dimnjak Quadro radi “po principu izmjenjivača toplote”: hladni zrak za sagorijevanje koji prolazi pored dimne cijevi, od vrha prema gasnom potrošaču, se na svom putu zagrije od tople dimnjačne cijevi i tako zagrijan ulazi u komoru za sagorijevanje što utiče na uštedu energije.
Statička sigurnost
U uglovima plašteva dimnjaka Quadro se nalaze otvori u koje se može ubaciti armatura i zaliti tečnim malterom čime se obezbjeđuje stabilnost i statička sigurnost dimnjaka.
Zbog malih dimenzija plašteva dimnjaka Quadro i laganih materijala od kojih je dimnjak izrađen njegova montaža je jednostavna i brza. Posebno oblikovani distanceri omogućavaju centriranje cijevi dimnjaka i kvalitetnu izradu spojeva cijevi.
Dimnezionisanje
- nazivne snage i vrste priključenih gasnih aparata
- broja priključenih gasnih aparata na dimnjak
- aktivne visine dimnjaka
- rasporeda priključaka na dimnjak
Dimnezionisanje
Za definitivno i precizno dimenzionisanje Quadro dimnjaka obratite se tehničkoj službi Schiedel-a koja će uraditi funkcionalni proračun za svaku dimnjačnu vertikalu i uz njega izdati certifikat za svaki ugrađeni Quadro dimnjak.
- nazivne snage i vrste priključenih gasnih aparata
- broja priključenih gasnih aparata na dimnjak
- aktivne visine dimnjaka
- rasporeda priključaka na dimnjak
Reference
Detalji i Usluge

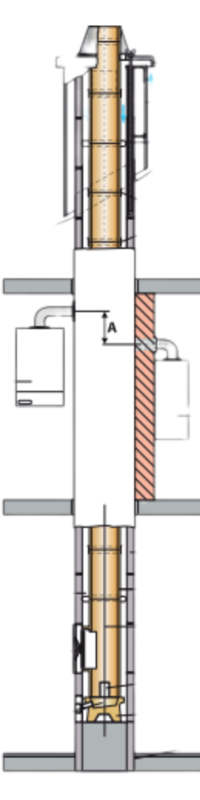

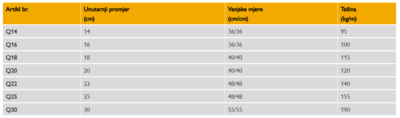

Presjek sistema
Tehnički podaci
| Primjena | |
Radna temperatura u potpritisku |
≥ 65 ≤ 200 °C |
Materijal (unutrašnja obloga) |
Keramika |
Materijal (vanjska futrola) |
Lagani beton |
Termička otpornost (m²k / w) prema debljini izolacije |
0,12 m²K/W |
| Opšte karakteristike proizvoda | |
Karakteristike izvedbe |
T200 N1 W 2 O00 |
Radno |
Negativni pritisak (N), Pozitivan pritisak (P-H) |
Bilješke |
Režim rada/pritisci: Negativni pritisak (N1 ≤ 40 Pa); Pozitivni pritisak (P1 ≤ 200 Pa) |
