TROSLOJNI DIMOVODNI SISTEM SA SRCEM OD KERAMIKE
Izdvajamo
Prijatna toplota i doživljaj ljepote otvorenog plamena u ložištu na čvrsto gorivo ili otvorenom kaminu ima veliki uticaj na ugođaj boravka u nekom prostoru. Privlačni dizajn i kvalitetno izgaranje u modernim ložištima na čvrsta goriva sa stalno rastućim cijenama fosilnih goriva dodatno doprinose popularizaciji takvih ložišta u porodičnim kućama.
Za ovakvu vrstu ložišta se investitori posebno odlučuju naknadno, po završenoj gradnji i vrlo često tamo gdje ne postoji izveden dimnjak.

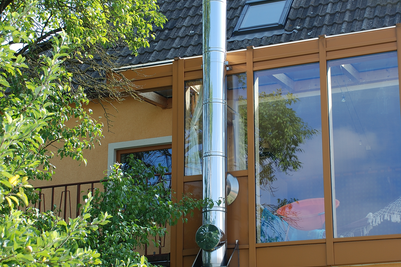

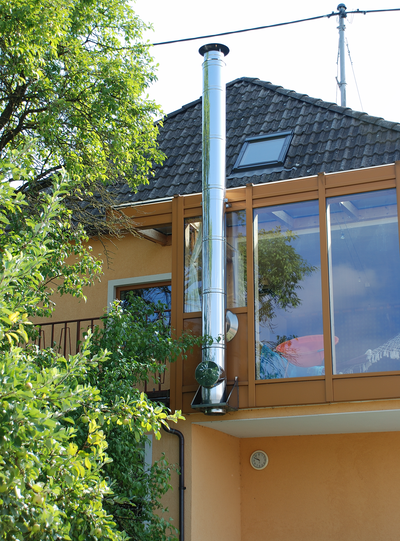

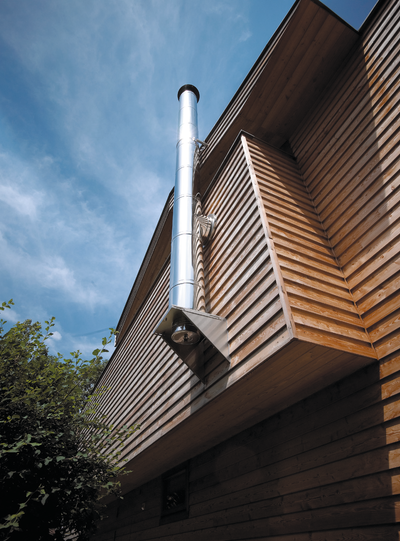

Schiedel KERASTAR je idealan dimnjačni sistem za naknadnu ugradnju s malom masom i bez potrebe za dodatnom obradom.
Quicklinks
Prednosti
1. Sigurnost
Visoko kvalitetna keramička cijev, 60mm debela toplotna izolacija i vanjski plašt od poliranog nehrđajuaeg čelika garantuju sigurnost, stabilnost i trajnost.
2. Univerzalnost
Keramička dimna cijev garantuje univerzalnu upotrebljivost za sve vrste goriva ( čak i u vlažnom području ) a posebno je primjenjiva za drva, ugalj i drvene pelete.
3. Dugotrajnost
Sigurnost za budućnost s univerzalnošću i 30-godišnjom garancijom za keramiku cijev.
1. Sigurnost
Visoko kvalitetna keramička cijev, 60mm debela toplotna izolacija i vanjski plašt od poliranog nehrđajuaeg čelika garantuju sigurnost, stabilnost i trajnost.
2. Univerzalnost
Keramička dimna cijev garantuje univerzalnu upotrebljivost za sve vrste goriva ( čak i u vlažnom području ) a posebno je primjenjiva za drva, ugalj i drvene pelete.
3. Dugotrajnost
Sigurnost za budućnost s univerzalnošću i 30-godišnjom garancijom za keramiku cijev.
Opis
- Područje primjene: podpritisak
- Gorivo: tekuće, čvrsto, plin
- Temperatura: do 400° C
- Unutarnja cijev: keramička profilisana cijev
- Vanjski omotač: nehrđajući čelik, AISI (304) 1.4301, 0,4 mm, polirani
Opis
Univerzalnim sistemom povezivanja i upotrebom obujmica, obezbijeđena je jednostavna i brza montaža.
Vanjski plašt je izrađen iz nehrđajuaeg čelika 1.4301. Primjenom vanjskog INOX plašta otpornog na koroziju postignuta je stabilnost i sigurnost.
- Područje primjene: podpritisak
- Gorivo: tekuće, čvrsto, plin
- Temperatura: do 400° C
- Unutarnja cijev: keramička profilisana cijev
- Vanjski omotač: nehrđajući čelik, AISI (304) 1.4301, 0,4 mm, polirani
Garantovani kvalitet
Reference
Detalji i Usluge
Presjek sistema
Statičko planiranje:
1. Visina dimnjaka iznad zadnjeg nosaća: max 1,5m
Nije potrebno dodatno učvršćenje zbog statičke stabilnosti.
2. Visina dimnjaka iznad zadnjeg nosača: max 2,0m
Za potpunu statičku stabilnost potrebno je ugraditi:
– 1 x statički nosač (kao zadnji)
– 2 x statička manšeta
Tehnički podaci
| Osnovni podaci (dimenzije, težina i co) | |
Prečnik (unutrašnji) |
140 - 400 mm |
Prečnik (vanjski) |
272,4 - 550,3 mm |
Debljina zida po promjeru (unutarnji) |
7 - 12 mm |
Debljina izolacije po promjeru |
60 mm |
Debljina zida po promjeru (vani) |
0,4 mm |
Težina po promjeru |
20 - 55,70 kg/m |
| Primjena | |
Temperatura dimnih plinova (mokro) |
≤ 200 °C |
Temperatura dimnih plinova (suho) |
≤ 400 °C |
Materijal (unutrašnja obloga) |
Izostatička keramika |
Materijal (izolacija) |
Mineralna vlakna |
Materijal (vanjska futrola) |
Materijal br.: 1.4301 |
Termička otpornost (m²k / w) prema debljini izolacije |
0,85 m²K/W |
| Opšte karakteristike proizvoda | |
Radno |
Negativni pritisak (N) |
Soba nepropusna |
Br |
Zanimanje |
Singl (jedno, pojedinačno), Više |
Pogodno za pasivnu kuću |
Ne |
Tehnologija grijanja |
Kondenzaciona tehnologija grijanja, Tehnologija niske temperature, Konvencionalna tehnologija grijanja |
