ISOKERN DM

Якщо ви використовуєте паливо, яке утворює високу температуру, то двомодульний димохід - це хороший вибір. Це гнучке рішення, яке можна використовувати для різних видів палива.

Основні моменти програми

Двомодульний димохід підходить для використання з дров'яними печами та твердопаливними котлами з температурою димових газів понад 200°C. Модульна конструкція з елементами з пемзи полегшує роботу з димоходом та його будівництво. Система може бути укріплена як окремо стояча на висоті до 11 метрів, так і за допомогою сходинок. При температурі до 450°C не потрібна відстань до горючих матеріалів. Елементи зберігають свою структуру і властивості при температурі до 1 000°C, і тільки окремо стояча частина потребує обробки поверхні.

0 мм до горючого матеріалу
Розроблено для ваших потреб
Виготовлено з вулканічної пемзи

0 мм до горючого матеріалу

Елементи димоходу виготовлені з ізоляційної пемзи, тому сам димохід ніколи не досягає високих температур поверхні. Якщо температура димових газів не перевищує 450 градусів C, двомодульний димохід Schiedel ISOKERN має маркування CE з 0 відстанню до горючого матеріалу.

Розроблено для ваших потреб

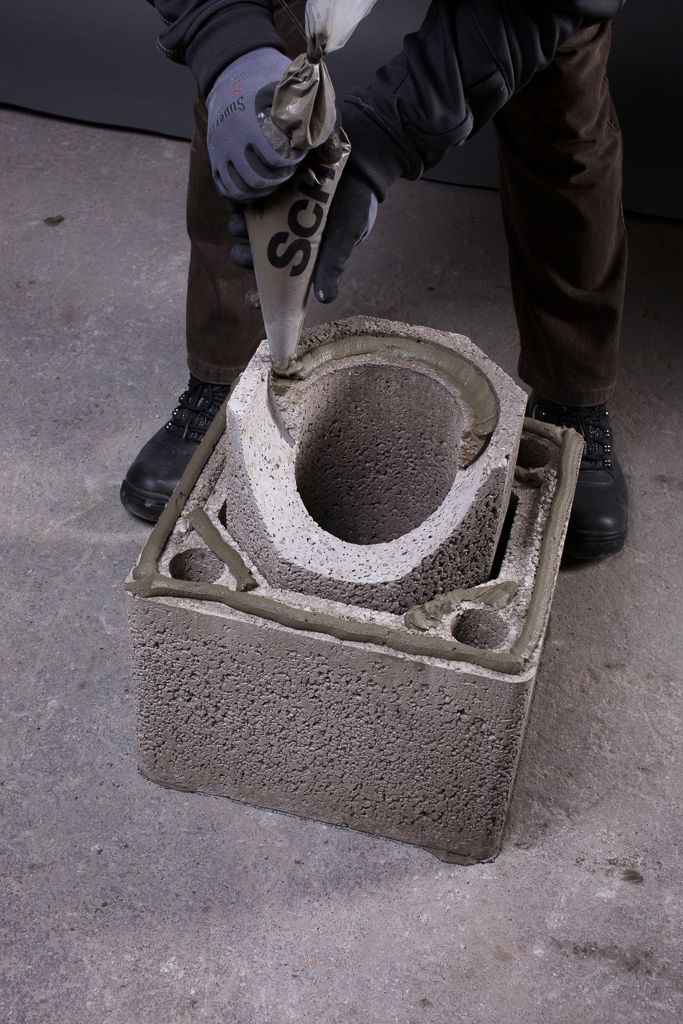

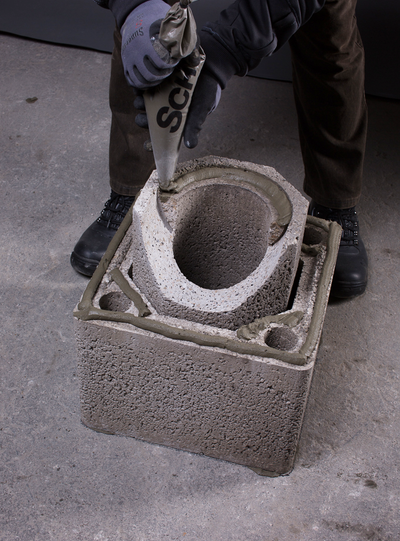

Двомодульний димохід може бути побудований як окремо стоячий димохід з армуванням і сходинками, що дозволяє йому стояти на висоті до 11 метрів (залежно від моделі) без опори на будівлю. Окремі внутрішній і зовнішній модулі з повітряними зазорами дозволяють димоходу витримувати високі температури поверхні.
Димохід доступний у всіх поширених розмірах і тому може використовуватися як для великих, так і для малих камінів.

Виготовлено з вулканічної пемзи

Усі вироби Schiedel ISOKERN виготовляються з пемзи з вулкану Гекла в Ісландії. Виробництво забезпечує мінімальне споживання енергії, оскільки модулі не потрібно спалювати, а оскільки вироби можна легко подрібнити і переробити в кінці терміну служби, вплив нашої продукції на навколишнє середовище зведено до мінімуму.

Галерея

Деталі & послуги

Дізнайтеся більше про ISOKERN DM, наприклад, про структуру димохідної системи або детальні технічні дані.

Наведіть на масштаб

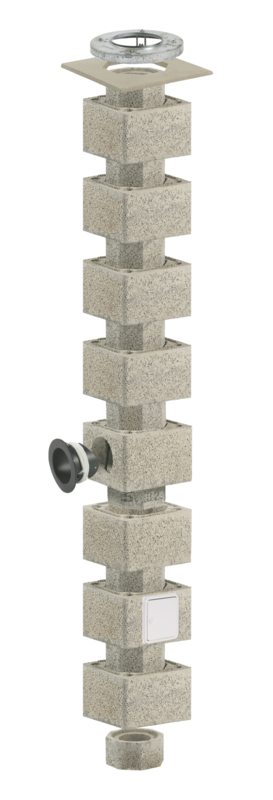

Структура системи

Двомодульний димохід доступний в комплекті для 4,5-метрового димоходу з модулями, модулем очищення, кришкою, верхнім кільцем і клеєм, тому можна швидко і легко зрозуміти, що потрібно для підключення вашого каміна.

Технічні дані

Основні дані (розміри, вага, тощо)
Ширина (загалом)	360/ 440/ 540 mm
Довжина (загальна)	360/ 440/ 540/ 800 mm
Висота (загальна)	250/ 300 mm
Діаметр (зовнішній)	130/150/160/180/200/225/250/300 mm

Застосування
Температура димових газів (суха)	>150 °C
Тепловий опір (м²к/Вт) в залежності від товщини ізоляції	0,465 m²K/W

Загальні особливості продукту
Клас вогнестійкості	A1

Інформація про продукт

Дров'яні печі, твердопаливні котли, котли на соломі
Температура димових газів вище 150 градусів С
Розміри проходу Ø13 см, Ø15 см, Ø16 см, Ø18 см, Ø20 см, Ø22,5 см, Ø25 см або Ø30 см
Може бути встановлений окремо на висоті до 11 метрів
Може встановлюватися зі сходинками

Деревина
Вугілля
Солома

Легко будувати (див. інструкцію з монтажу)
0-відстань до горючих речовин при температурі димових газів макс. 450 градусів С
Потребує лише поверхневої обробки на відкритому повітрі
Може монтуватися зі сходинками
Дуже висока точність виготовлення з ідеально рівними поверхнями елементів - всі шпунтовані
Матеріал на основі пемзи не змінює структуру та властивості під впливом високих температур

DM36 Ø130/Ø150: ШхДхВ = 360 x 360 x 250 мм.
DM44 Ø130/Ø160/Ø180/Ø200: ШхДхВ = 440 x 440 x 300 мм.
DM54 Ø225/Ø250/Ø300: ШхВхГ = 540 x 540 x 300 мм.
DM80 Ø130/Ø160/Ø180/Ø200: ШхВхГ = 440 x 800 x 300 мм.

Інформація про робочу температуру від виробника каміна
Інформацію про правильний розмір зазору (Ø13, Ø15, Ø16, Ø18, Ø20, Ø22,5, Ø25 або Ø30) від виробника каміна
Перед вибором димоходу зверніться до сажотруса
