CLV systemen voor appartementencomplexen, utiliteitsbouw en woonhuizen
Onze oplossingen voor centrale verwarming
Schiedel biedt rookgasafvoersystemen die veiligheid en installatiegemak combineren, zodat u als installateur met vertrouwen te werk kunt gaan. Onze systemen zijn uitermate geschikt voor professionals die op zoek zijn naar een effectieve rookgasafvoeroplossing voor diverse installatieprojecten, zoals appartementencomplexen, utiliteitsbouw en woonhuizen. Bij zichtwerk kunnen opdrachtgevers specifieke kleurwensen hebben. Schiedel biedt daarom diverse poedercoatingopties voor kanalen, geschikt voor montage aan zowel de binnen- als buitenzijde van het gebouw. Als installateur bent u verantwoordelijk voor een veilig systeem, daarom ondersteunen de experts van Schiedel u bij elke stap van uw project.

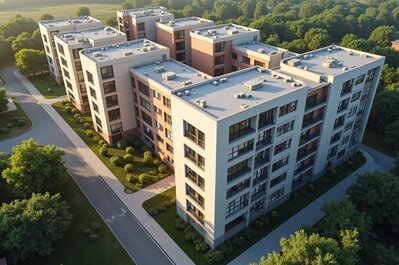

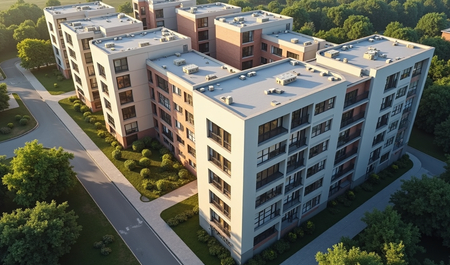

Systemen voor Appartementencomplexen
Bij de keuze van het renovatietraject van verwarmingsketels in gebouwen met meerdere verdiepingen zijn er belangrijke overwegingen te maken om de kans op onvoorziene kosten te verkleinen, bijvoorbeeld de meerjarenonderhoudsplanning en de betrouwbaarheid van het systeem. Naast het bieden van duurzame CLV rookgasafvoersystemen voor gestapelde bouw, speelt Schiedel Benelux een belangrijke rol in het adviseren van VVE's en investeringsmaatschappijen, en het trainen van installatiebedrijven.
De verbrandingsgassen van een cv-ketel moeten altijd veilig worden afgevoerd. Gestapelde bouw tot drie à vier verdiepingen is meestal ontworpen voor individuele afvoer per woonlaag. Bij hogere gebouwen wordt vaak een collectief systeem (CLV) toegepast.
De verbrandingsgassen van een cv-ketel moeten altijd veilig worden afgevoerd. Gestapelde bouw tot drie à vier verdiepingen is meestal ontworpen voor individuele afvoer per woonlaag. Bij hogere gebouwen wordt vaak een collectief systeem (CLV) toegepast.
CLV+
Het CLV+ systeem van Schiedel is een populaire oplossing voor rookgasafvoer in gestapelde bouw, dankzij de buis-in-buisconstructie, die het systeem extra veilig maakt. Men koppelt meerdere ketels verticaal aan elkaar en voert de rookgassen af via een gemeenschappelijke afvoerleiding, die in het kanaal voor luchttoevoer is verwerkt. Het uitgebreide assortiment biedt diverse aansluitmogelijkheden, ideaal voor verschillende installatieprojecten.
Het CLV+ systeem van Schiedel is een populaire oplossing voor rookgasafvoer in gestapelde bouw, dankzij de buis-in-buisconstructie, die het systeem extra veilig maakt. Men koppelt meerdere ketels verticaal aan elkaar en voert de rookgassen af via een gemeenschappelijke afvoerleiding, die in het kanaal voor luchttoevoer is verwerkt. Het uitgebreide assortiment biedt diverse aansluitmogelijkheden, ideaal voor verschillende installatieprojecten.
Half CLV
Is er te weinig ruimte voor een CLV-systeem? Kies dan voor een Half CLV-systeem. Hierbij wordt het rookgas centraal afgevoerd via het dak, terwijl de luchttoevoer per appartement uit de gevel komt. Dit bespaart ruimte en kan de installatie versnellen. Stel het systeem samen met Schiedel’s MF voor de rookgasafvoer en het ME-systeem voor de luchttoevoer.
Is er te weinig ruimte voor een CLV-systeem? Kies dan voor een Half CLV-systeem. Hierbij wordt het rookgas centraal afgevoerd via het dak, terwijl de luchttoevoer per appartement uit de gevel komt. Dit bespaart ruimte en kan de installatie versnellen. Stel het systeem samen met Schiedel’s MF voor de rookgasafvoer en het ME-systeem voor de luchttoevoer.
Individueel

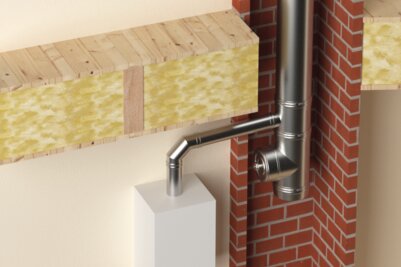

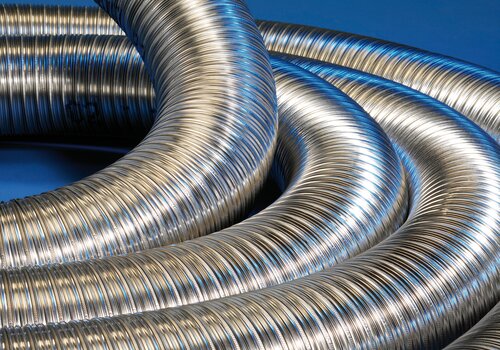

Schiedel heeft eenvoudig toe te passen RVS rookgasafvoerpijpen voor individuele aansluitingen. Het ME systeem is hiervoor geschikt als rookgasafvoer en luchttoevoer. Speciaal voor renovatieprojecten kunnen bestaande afvoerschachten ook gevoerd worden met Schiedel's flexibele pijpen XE en XD.
Schiedel heeft eenvoudig toe te passen RVS rookgasafvoerpijpen voor individuele aansluitingen. Het ME systeem is hiervoor geschikt als rookgasafvoer en luchttoevoer. Speciaal voor renovatieprojecten kunnen bestaande afvoerschachten ook gevoerd worden met Schiedel's flexibele pijpen XE en XD.

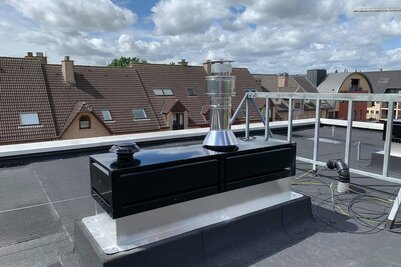

Prefab dakkappen
Schoorsteendakkappen op maat waarbij alle kanalen zoals rioolbeluchtingskanalen, de rookgasafvoren, de luchttoevoeren en de ventilatiekanalen kunnen worden afgewerkt met één esthetisch aantrekkelijk systeem.
Schoorsteendakkappen op maat waarbij alle kanalen zoals rioolbeluchtingskanalen, de rookgasafvoren, de luchttoevoeren en de ventilatiekanalen kunnen worden afgewerkt met één esthetisch aantrekkelijk systeem.
Systemen voor Utiliteitsbouw
Voor een goed functionerende cv-ketel is het essentieel dat de verbrandingsgassen veilig worden afgevoerd en er voldoende verse lucht wordt toegevoerd. Dit vereist een systeem voor de combinatie rookgasafvoer en luchttoevoer in gesloten uitvoering. In utiliteitsgebouwen, zoals kantoren of zwembaden, is vaak een stookruimte aanwezig, de ideale locatie voor cv-ketels en het bijbehorende rookgasafvoersysteem.
Bij één ketel kiest u voor een enkel systeem, bij meerdere ketels voor een cascadesysteem. Het is cruciaal om afvoerpijpen met de juiste diameter te selecteren. Een te kleine diameter kan storingen veroorzaken of onvoldoende warmte leveren. De installateur bepaalt de juiste diameter, op basis van informatie van de ketelfabrikant of met hulp van Schiedel-experts.
Bij één ketel kiest u voor een enkel systeem, bij meerdere ketels voor een cascadesysteem. Het is cruciaal om afvoerpijpen met de juiste diameter te selecteren. Een te kleine diameter kan storingen veroorzaken of onvoldoende warmte leveren. De installateur bepaalt de juiste diameter, op basis van informatie van de ketelfabrikant of met hulp van Schiedel-experts.
Cascadesysteem

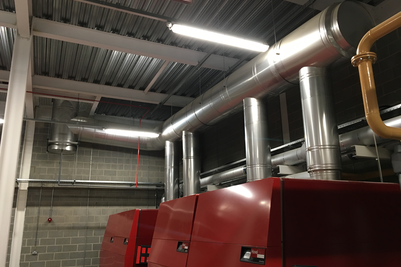

Bij het plaatsen van een cascadesysteem in een utiliteitsgebouw kiest u, afhankelijk van de ruimtelijke indeling, voor een rug- of lijnopstelling van de gemeenschappelijke rookgasafvoer. Schiedel's ME-systeem is hiervoor de ideale keuze, gecombineerd met ons MF-systeem.
Bij het plaatsen van een cascadesysteem in een utiliteitsgebouw kiest u, afhankelijk van de ruimtelijke indeling, voor een rug- of lijnopstelling van de gemeenschappelijke rookgasafvoer. Schiedel's ME-systeem is hiervoor de ideale keuze, gecombineerd met ons MF-systeem.
Één Grote CV-ketel

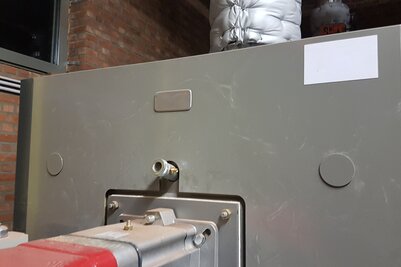

In kleinere utiliteitsgebouwen volstaat vaak één grote cv-ketel. Een dergelijk toestel heeft een hoog verwarmingsvermogen en heeft als voordeel dat het eenvoudig te onderhouden is omdat alles in één keer in de technische ruimte uitvoerbaar is. Om deze CV-ketel aan te sluiten kiest u voor de luchttoevoer Schiedel's ME en voor de rookgasafvoer kiest u het MF-systeem.
In kleinere utiliteitsgebouwen volstaat vaak één grote cv-ketel. Een dergelijk toestel heeft een hoog verwarmingsvermogen en heeft als voordeel dat het eenvoudig te onderhouden is omdat alles in één keer in de technische ruimte uitvoerbaar is. Om deze CV-ketel aan te sluiten kiest u voor de luchttoevoer Schiedel's ME en voor de rookgasafvoer kiest u het MF-systeem.
Systemen voor Woonhuizen
Nieuwbouwhuizen worden niet meer op het aardgasnet aangesloten, maar de meeste bestaande woningen in Nederland wel, vaak met een cv-ketel. Wanneer deze ketel vervangen wordt, moet ook het rookgasafvoersysteem vernieuwd worden. Dit systeem voert de verbrandingsgassen veilig af, vaak via het dak. De installatie is meestal eenvoudig, maar het correct beugelen is belangrijk voor de veiligheid. Schiedel biedt slimme, betrouwbare rookgasafvoersystemen die zowel veiligheid als installatiegemak garanderen.

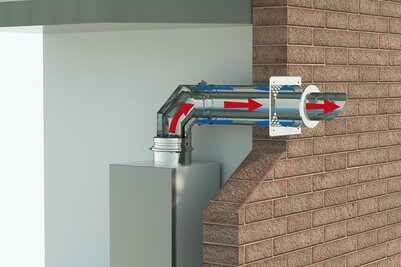

UK+ Concentrisch

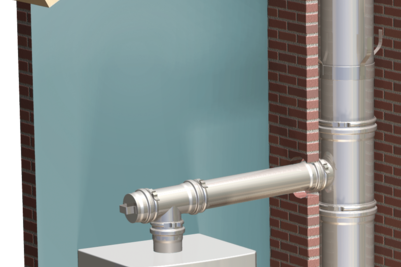

Kies voor UK+ als uw cv-ketel dicht onder het dak of tegen de gevel zit. Dit concentrische systeem heeft een pijp-in-pijp-constructie, waarbij het rookgasafvoerkanaal in het luchttoevoerkanaal zit. Zo voorkomt u dat rookgassen bij een lek de woonruimte binnendringen.
Kies voor UK+ als uw cv-ketel dicht onder het dak of tegen de gevel zit. Dit concentrische systeem heeft een pijp-in-pijp-constructie, waarbij het rookgasafvoerkanaal in het luchttoevoerkanaal zit. Zo voorkomt u dat rookgassen bij een lek de woonruimte binnendringen.
Parallel systeem

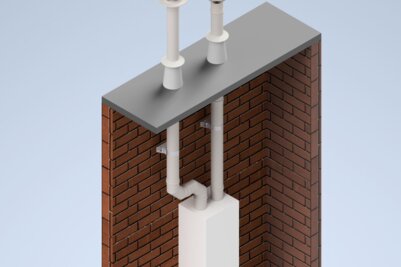

Een enkelwandige aansluiting (ook wel parallel genoemd) bestaat uit een aparte buis voor rookgasafvoer en een buis voor verbrandingsluchttoevoer. Voor beide kan men het Schiedel ME systeem in diameter 80mm gebruiken.
Als men in de woning niet voldoende ruimte heeft, kan het rookgasafvoersysteem langs de gevel omhoog aangelegd worden. Hiervoor kies je het dubbelwandig geïsoleerde MF systeem om de rookgassen langs de buitenwand af te voeren.
Als men in de woning niet voldoende ruimte heeft, kan het rookgasafvoersysteem langs de gevel omhoog aangelegd worden. Hiervoor kies je het dubbelwandig geïsoleerde MF systeem om de rookgassen langs de buitenwand af te voeren.
Een enkelwandige aansluiting (ook wel parallel genoemd) bestaat uit een aparte buis voor rookgasafvoer en een buis voor verbrandingsluchttoevoer. Voor beide kan men het Schiedel ME systeem in diameter 80mm gebruiken.
Als men in de woning niet voldoende ruimte heeft, kan het rookgasafvoersysteem langs de gevel omhoog aangelegd worden. Hiervoor kies je het dubbelwandig geïsoleerde MF systeem om de rookgassen langs de buitenwand af te voeren.
Als men in de woning niet voldoende ruimte heeft, kan het rookgasafvoersysteem langs de gevel omhoog aangelegd worden. Hiervoor kies je het dubbelwandig geïsoleerde MF systeem om de rookgassen langs de buitenwand af te voeren.
Schacht of bestaande schoorsteen

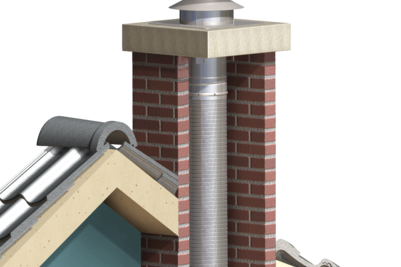

Heeft de woning een schacht of bestaande schoorsteen? Dan kunt u die hergebruiken met een voering en uitmondingsset. In veel woningen bestaan oude schachten van ketels of haarden, waar u het rookgasafvoersysteem netjes in kunt verwerken. Voor rechte schachten biedt Schiedel het starre rookgasafvoersysteem ME, en voor schachten met bochten is er een flexibel assortiment.
Heeft de woning een schacht of bestaande schoorsteen? Dan kunt u die hergebruiken met een voering en uitmondingsset. In veel woningen bestaan oude schachten van ketels of haarden, waar u het rookgasafvoersysteem netjes in kunt verwerken. Voor rechte schachten biedt Schiedel het starre rookgasafvoersysteem ME, en voor schachten met bochten is er een flexibel assortiment.
Projectbeheer
Wij beheren uw project van begin tot eind, coördineren de uitvoering, zorgen voor de juiste planning en lossen knelpunten snel op. We bieden maatwerkoplossingen die voldoen aan uw technische, financiële en tijdsgebonden wensen, zodat u zich kunt richten op uw bedrijfsvoering.
Bekijken
Onze producten voor centrale vewarmingssystemen
CLV+
Concentrisch systeem voor het aansluiten van meerdere gesloten gastoestellen (ketels).
DAKKAPPEN
Bestel uw dakkappen op maat voor een estetische bovendakse afwerking.
MF
Dubbelwandig geïsoleerd multifunctioneel systeem voor uiteenlopende toepassingen.
XD/XE
Dubbellaags flexibel systeem met gladde binnenwand voor houtgestookte toestellen.
UK PLUS
Concentrisch universeel systeem voor gesloten gasgestookte verwarmingsketels.
