ICS - kahekordse seinaga roostevabast terasest korstnasüsteem
Olulisemad omadused
ICS roostevabast terasest topeltseinaga moodulkorsten – innovaatiline lahendus, mis tagab tõhusa soojusisolatsiooni ja lihtsa paigalduse. Tänu oma kergele konstruktsioonile ja väiksele kaalule on seda äärmiselt mugav paigaldada. Lisaks sobib see kõigi kütuseliikidega ning töötab tõhusalt nii madalal kui kõrgel rõhul. Tahkekütuse puhul töötab ICS süsteem madalsurve kuivade suitsugaaside põhimõttel.
Energiatõhusus
Funktsionaalsus
Lihtne paigaldus

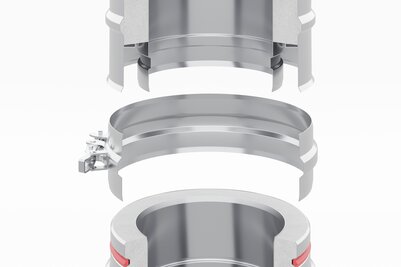

Liikuva ühendusega ja integreeritud topelt-rõngastihenditega ühendussüsteem tagab kiire ja ohutu paigalduse, kasutades topeltkruvide kinnitust. Paigaldamiseks pole vaja soojusisolatsiooni või keevitustöid. Väga madala pinnatemperatuuri ja mugavate mõõtmetega süsteem sobib ka kitsastesse tingimustesse. Tänu kergele kaalule püsib süsteem stabiilne, kuid selle paigaldamine jääb lihtsaks.
Liikuva ühendusega ja integreeritud topelt-rõngastihenditega ühendussüsteem tagab kiire ja ohutu paigalduse, kasutades topeltkruvide kinnitust. Paigaldamiseks pole vaja soojusisolatsiooni või keevitustöid. Väga madala pinnatemperatuuri ja mugavate mõõtmetega süsteem sobib ka kitsastesse tingimustesse. Tänu kergele kaalule püsib süsteem stabiilne, kuid selle paigaldamine jääb lihtsaks.
Kvaliteet
ICS korstnasüsteem on valmistatud kasutades kõrgeima kvaliteediga materjale ja kaasaegset tehnoloogiat. Tulemuseks on roostevabast terasest korstnasüsteem, mis vastab kõrgeimatele kvaliteedi- ja ohutusnõuetele, sealhulgas korrosiooni- ja suitsugaaside vastupidavusele. Süsteemi välimine toru on valmistatud hoolikalt töödeldud roostevabast terasest, tagades süsteemi funktsionaalsuse kuni 10 aastaks.
ICS korstnasüsteem on valmistatud kasutades kõrgeima kvaliteediga materjale ja kaasaegset tehnoloogiat. Tulemuseks on roostevabast terasest korstnasüsteem, mis vastab kõrgeimatele kvaliteedi- ja ohutusnõuetele, sealhulgas korrosiooni- ja suitsugaaside vastupidavusele. Süsteemi välimine toru on valmistatud hoolikalt töödeldud roostevabast terasest, tagades süsteemi funktsionaalsuse kuni 10 aastaks.
Seotud tooted & teemad

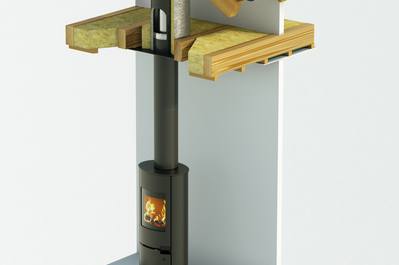

PERMETER SMOOTH AIR metallkorsten
Roostevabast terasest korsten, mis on mõeldud passiivsetele ja vähese energiatarbimisega majadele.
ICS 5000 – tööstusobjektidele mõeldud korstnasüsteem
Efektiivne ja vastupidav lahendus tootmisettevõtete ja äriruumide suitsugaasisüsteemidele, mille ülerõhk ulatub kuni 5000 Pa.
Lahendused tööstussektorile
Küttelahendused on iga tööstussektori jaoks eluliselt tähtsad, aidates tagada sujuva ja tõhusa töö. Loe lähemalt, kuidas toimida üleliigse heitsoojusega.
Kas sul on küsimusi Schiedeli toodete kohta?
Kas soovid meie moodulkorstende või kaminate kohta rohkem teada saada? Võta ühendust meie meeskonnaga ja saad vastused kõigile huvipakkuvatele küsimustele.
Schiedeli dokumendid
Allalaaditavatest tootekataloogidest leiab moodulkorstende paigaldusjuhendid ning muu vajaliku informatsiooni.
Leia lähim edasimüüja
Kas soovid saada rohkem teavet Schiedeli toodete kohta või leida lähimat edasimüüjat? Kasuta otsingut ja saad kogu vajaliku informatsiooni.
Tehnilised andmed
ICS metallkorsten – funktsionaalsuse, kvaliteedi ja vastupidavuse etalon, kus iga detail on valmistatud ainult kõrgeima kvaliteediga materjalidest. Tutvuge allpool lähemalt ICS korstnasüsteemi struktuuri ja tehniliste andmetega.
Süsteemi struktuur
Olenevalt vajalikust seadme tüübist ja korstna kõrgusest on võimalik valida läbimõõtude vahel: 80, 100, 130, 150, 180, 200, 230, 250, 300, 350, 400, 450, 500, 600, 700 mm.
ICS korstnasüsteemi soojustuskihi paksus võib olla 25 või 50 mm.
Tehnilised andmed
| Põhiandmed (mõõtmed, kaal jms) | |
Läbimõõt (sisemine) |
80 - 700 mm |
Läbimõõt (väline) |
130 - 750 mm |
Seina paksus läbimõõdu kohta (sisemine) |
0,5 - 1,0 mm |
Isolatsiooni paksus läbimõõdu kohta |
25 / 50 mm |
Seina paksus läbimõõdu kohta (välimine) |
0,5 - 0,7 mm |
Kaal läbimõõdu kohta |
4,4 - 22,4 kg/m |
| Rakendus | |
Suitsugaaside temperatuur (kuiv) |
≤ 600 °C |
Materjal (sisevooder) |
Materjali nr.: 1.4404 |
Materjal (isolatsioon) |
Mineraalkiud |
Materjal (väliskate) |
Materjali nr.: 1.4301 |
Soojuskindlus (m²K/w) isolatsiooni paksuse järgi |
0,37 - 0,56 m²K/W |
| Toote üldised omadused | |
Rõhuklass |
Kuiv, Niiske, Negatiivne rõhk (N), Positiivne rõhk (P-H) |
Suletud ruum |
Ei |
Kasutusvaldkond |
Üksik, Mitmeotstarbeline |
Sobib passiivmajale |
Ei |
Kütmistehnoloogia |
Kondensatsioonikatla tehnoloogia, Madala temperatuuriga tehnoloogia, Traditsiooniline küttetehnoloogia |

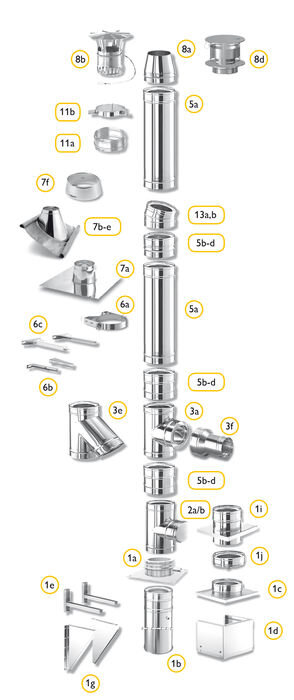

Süsteemi ülevaade
1b - Äravoolu alusmoodul põrandale 1045mm
1c - Alusmoodul
1d - Konsoolplaat teleskoopkandur
1e - Konsoolplaadi pikenduskandurid
1g - Konsoolplaadi seinakandurid
1i - Konsoolplaat
1j - Puhastuskork kondensiäravooluga
2a/b - Puhastusluuk niiskele töörežiimile
3a - Liiteelement 90°
3e - Liiteelement 45°
3f - Üleminek PPL-ist ICS-i
5a - Korstnaelement 955
5b - Korstnaelement 455
5c - Korstnaelement 205
5d - Korstnaelement 155
6a - Seinakinnitusklamber
6b - Seinakinnituse pikendus, väike
6c - Seinakinnituse pikendus
7a - Lamekatuse läbiviik
7b-e - Viilkatuse läbiviik
7f - Korstna tihenduskrae
8a - Koonus
8b - Vihmamüts koonusele (kuni Ø 300)
8d - Vihmamüts korstnaelemendile
11a - Korstnaelemendi lai ühendusklamber
11b - Trosskinnituse klamber
13a - 15° põlv
13b - 30° põlv
